计算机图形学笔记一

来自b栈- GAMES101-现代计算机图形学入门-闫令琪

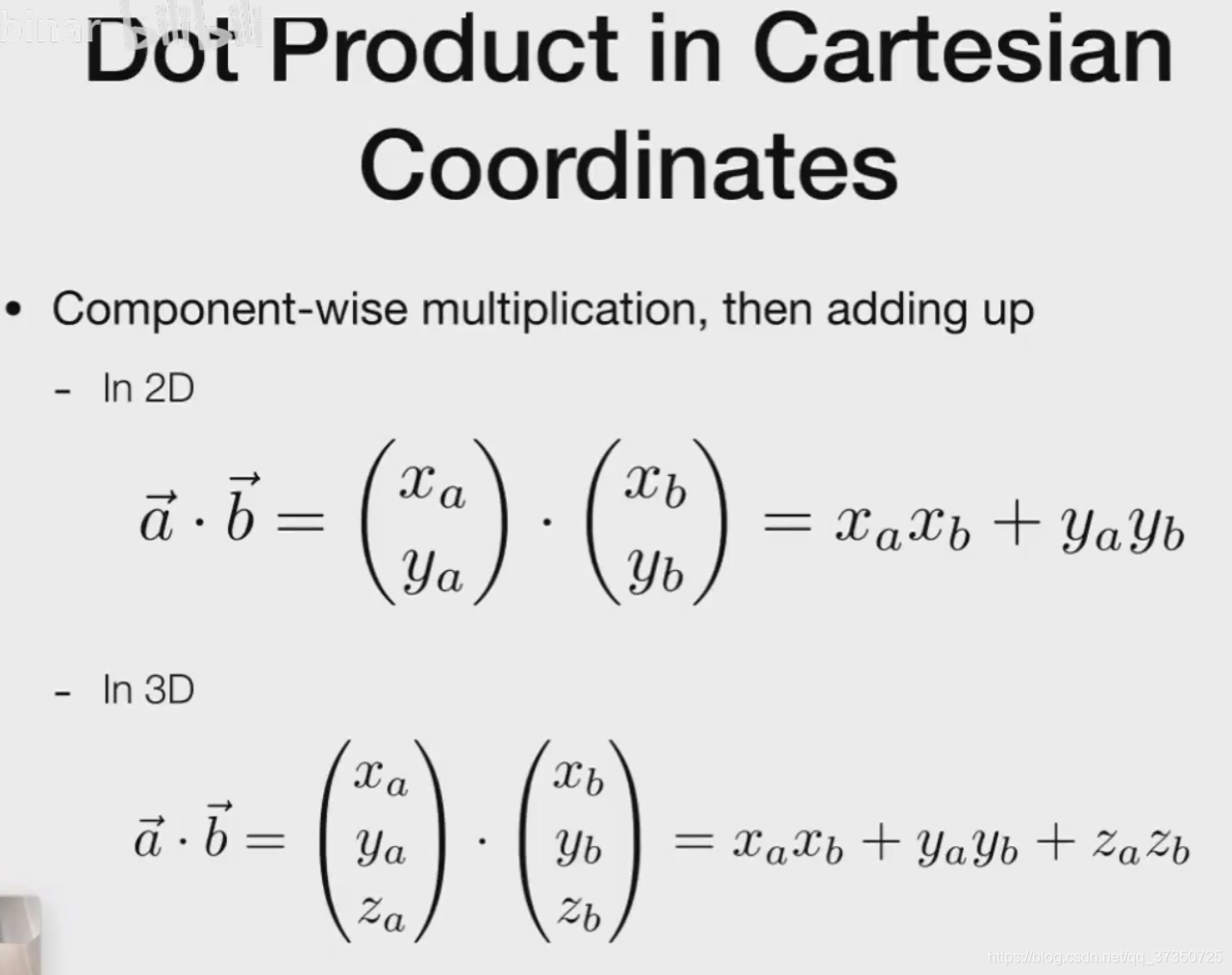

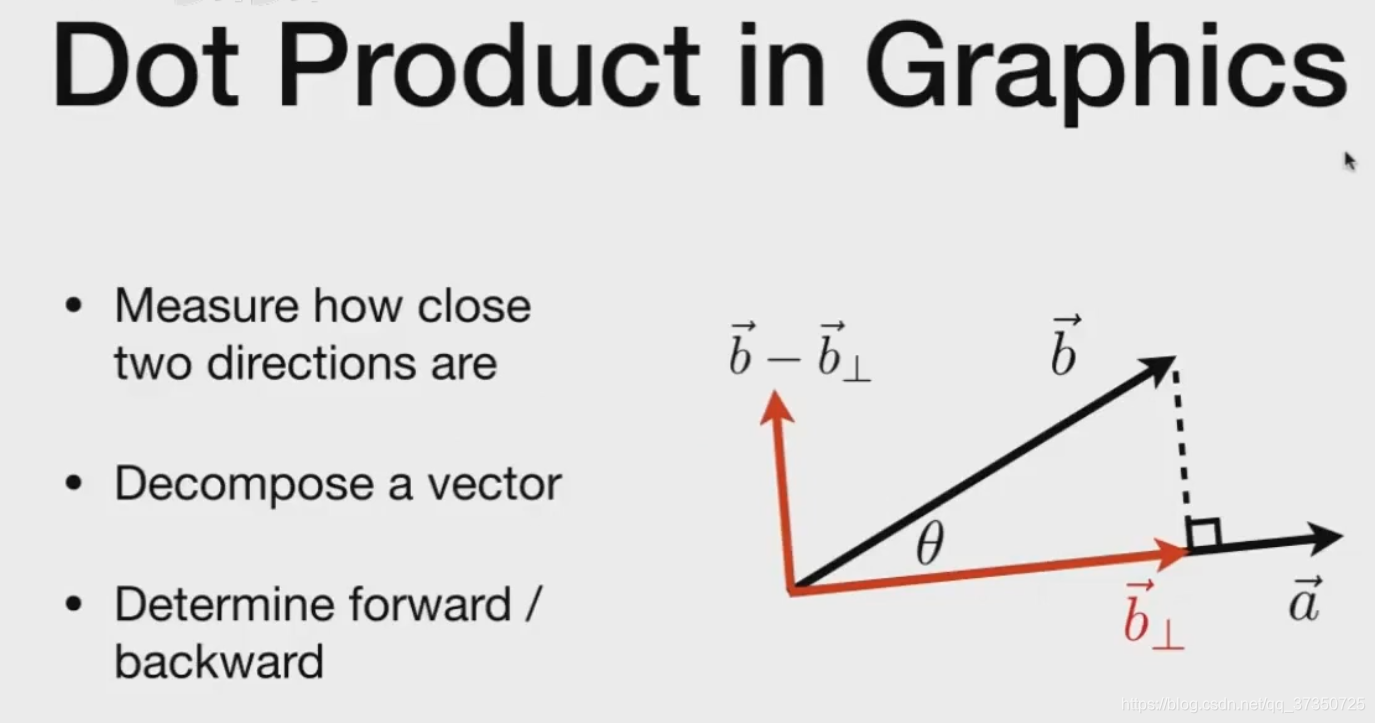

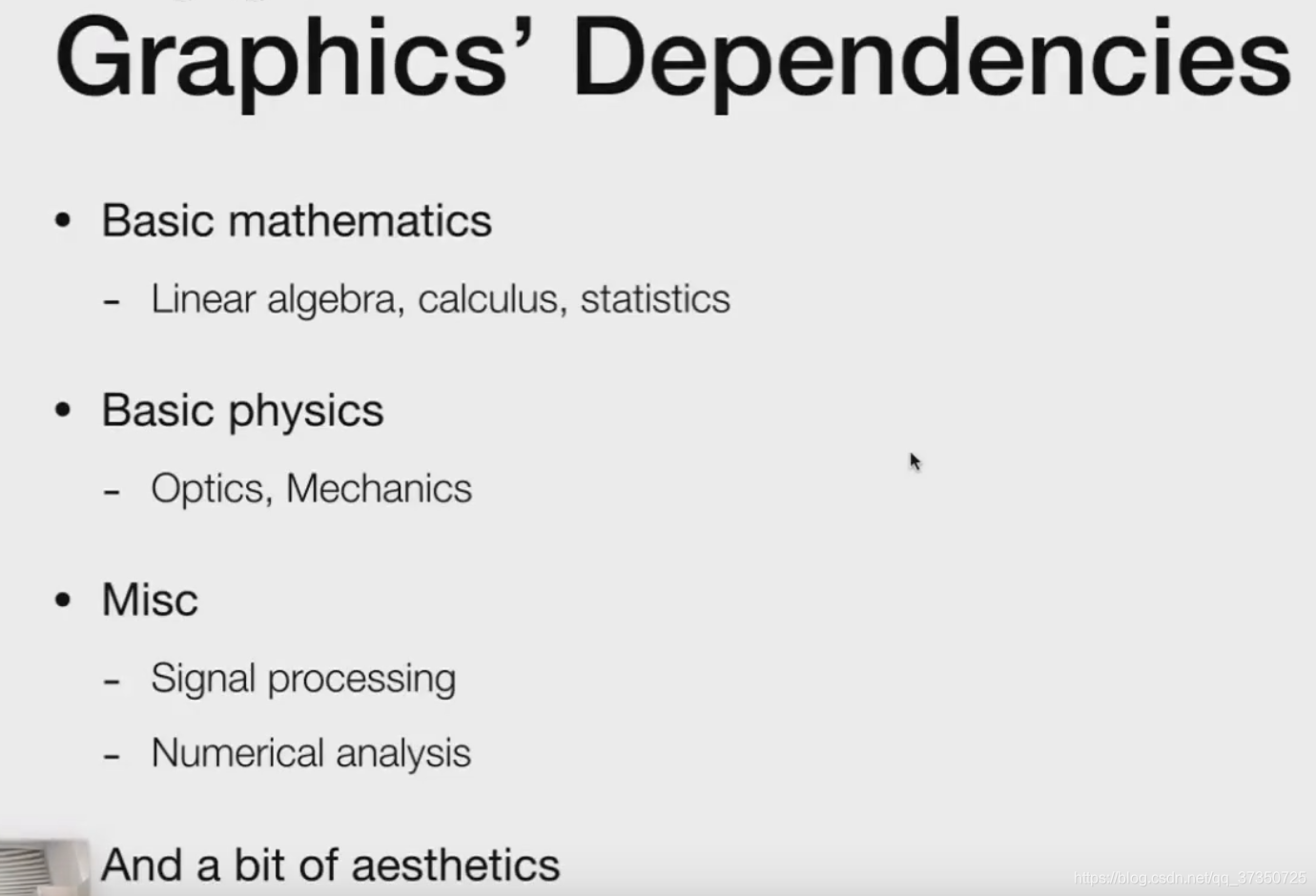

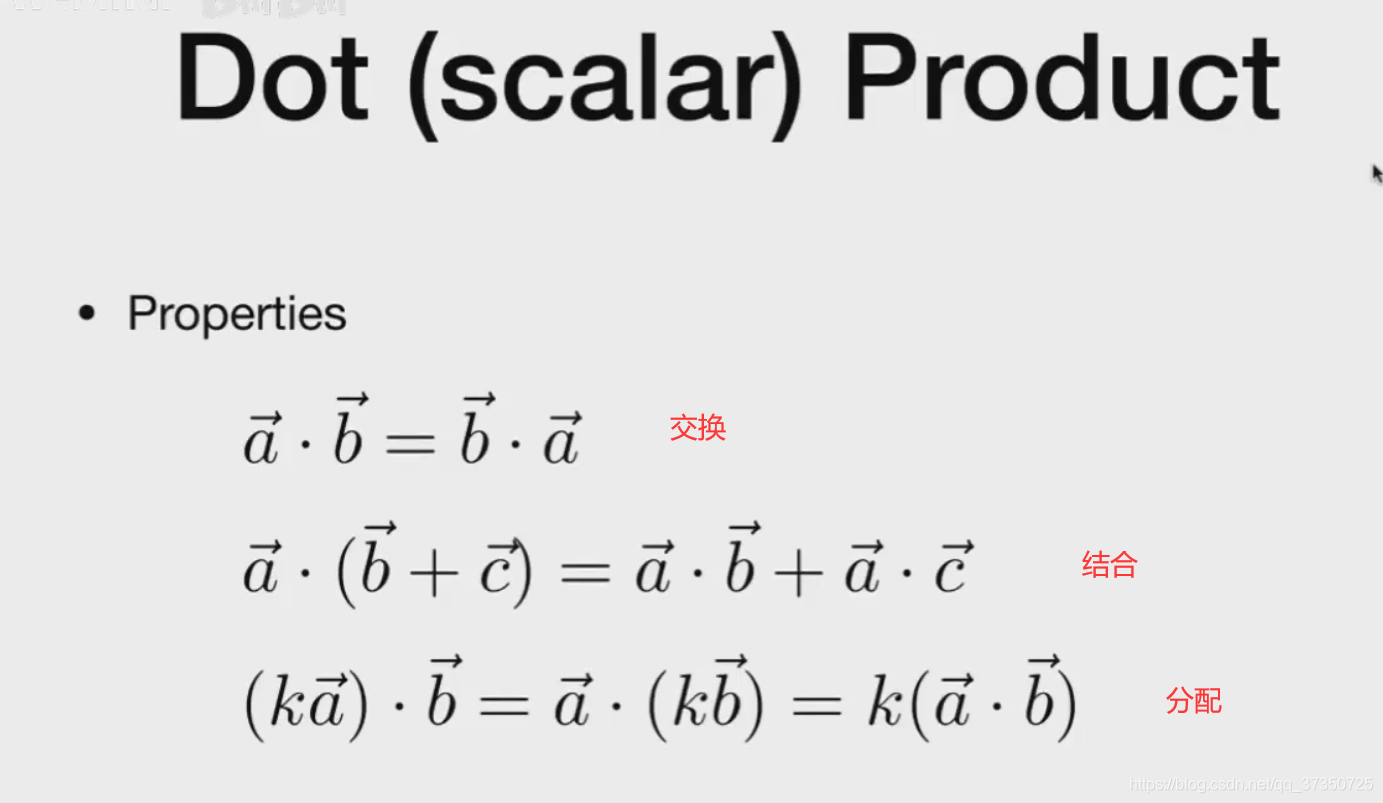

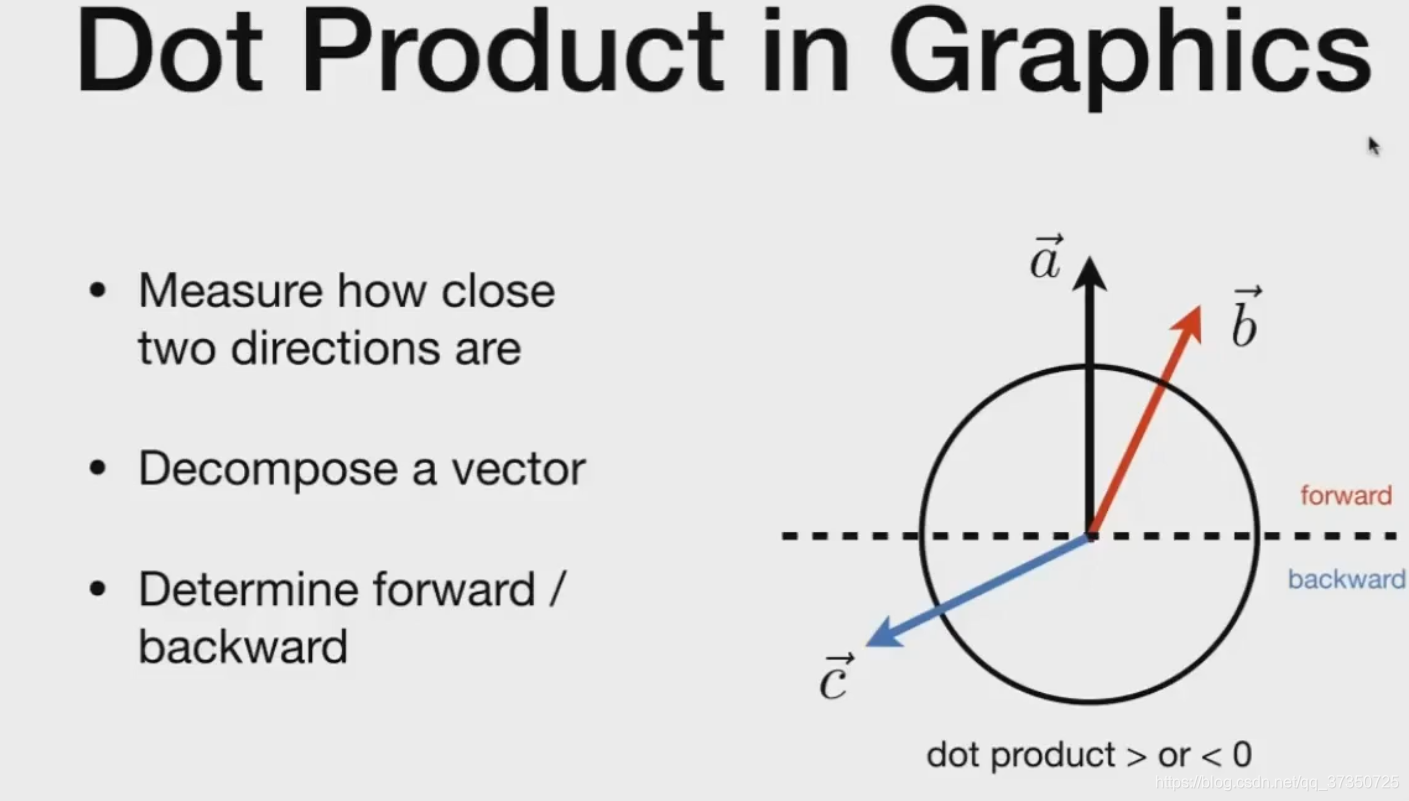

前置知识

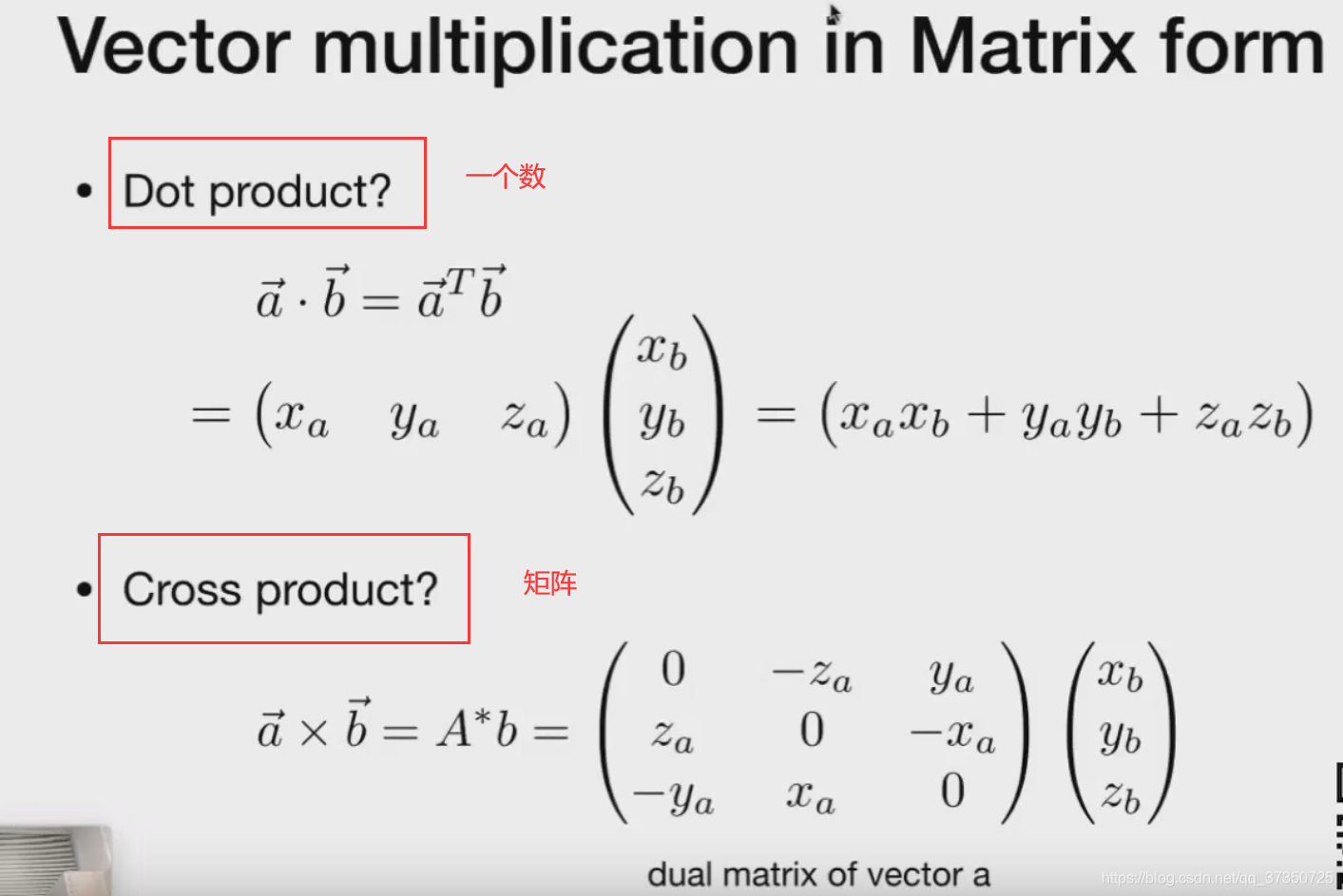

在这里插入图片描述

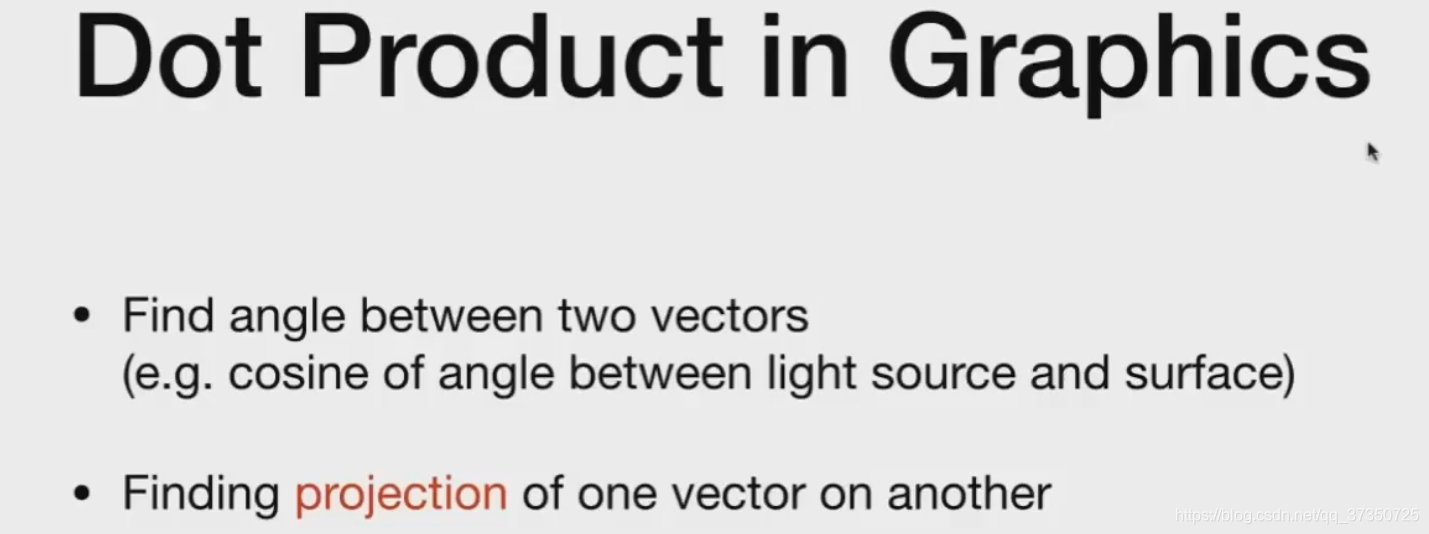

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

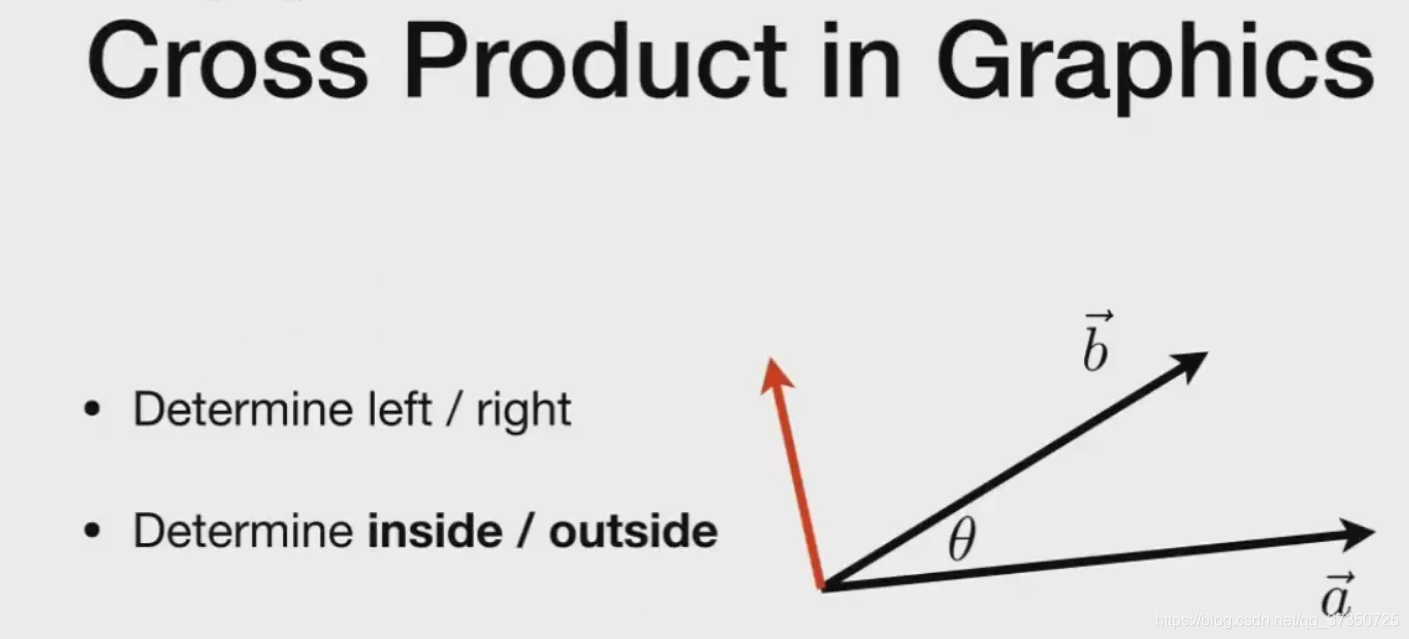

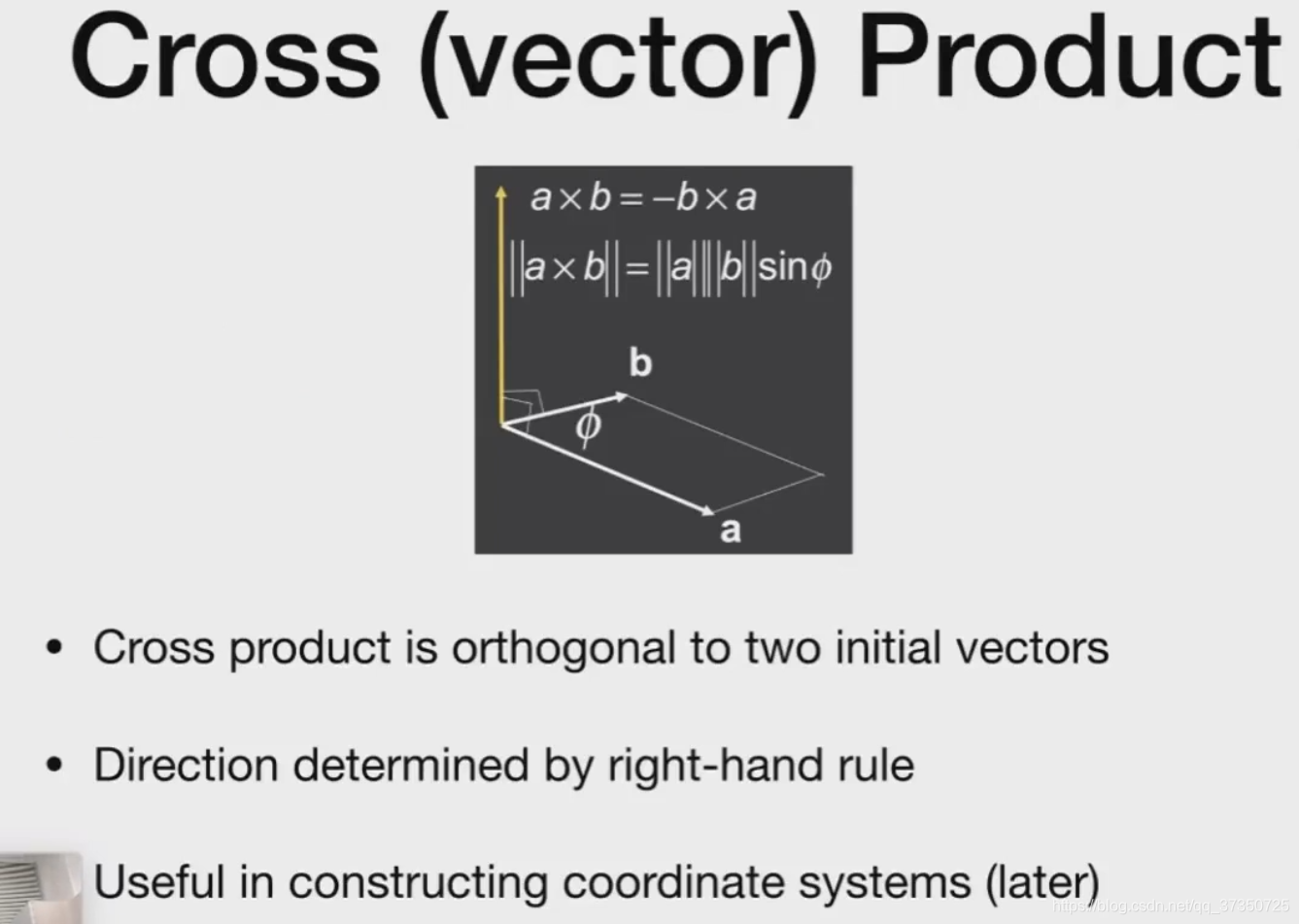

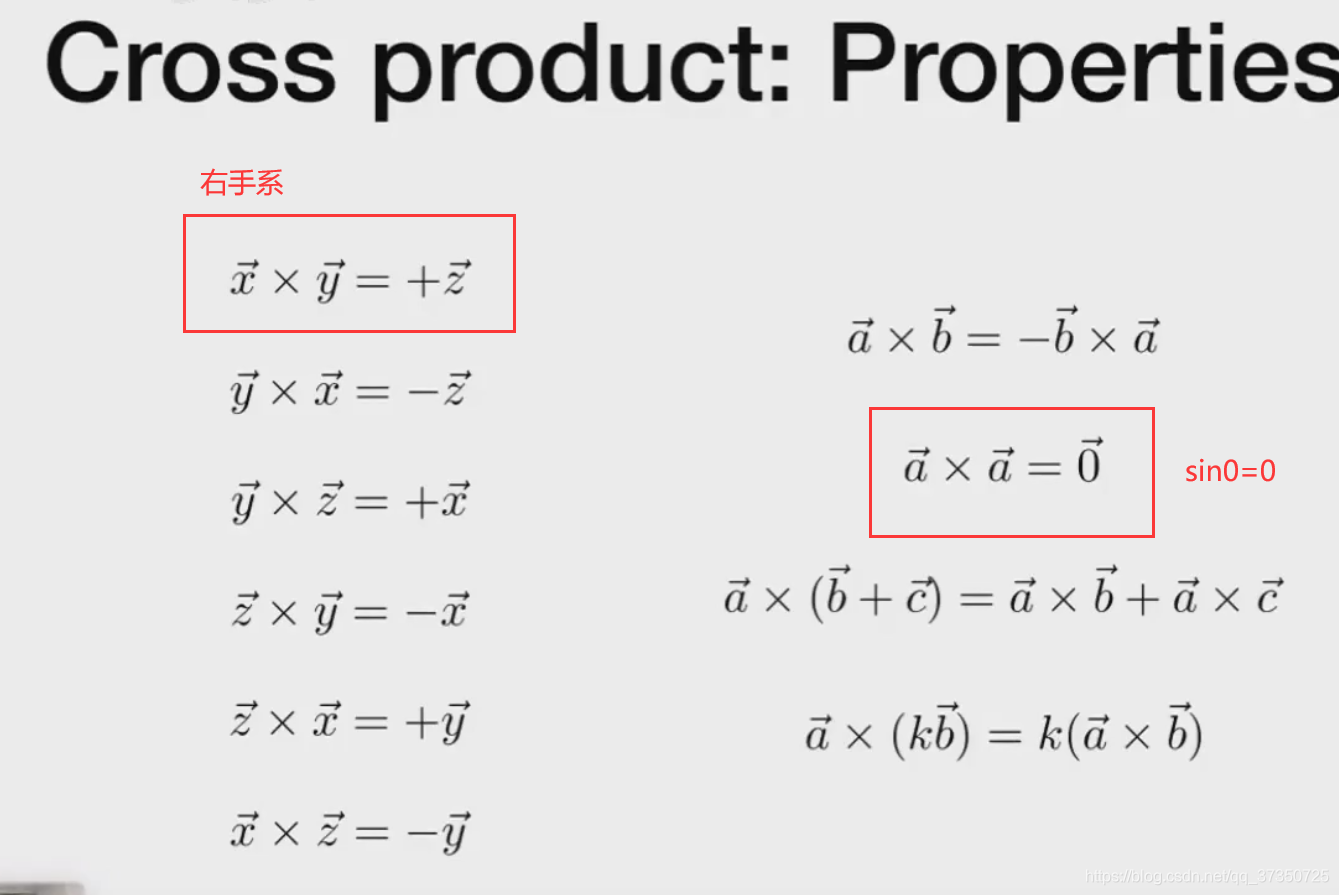

判断方向=》右手螺旋定则，a叉乘b ,四指方向就是a->b,大拇指方向就是a叉乘b的方向。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

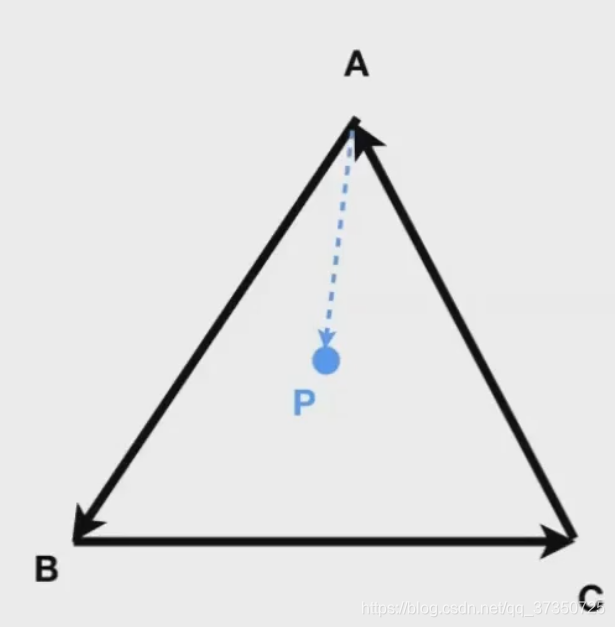

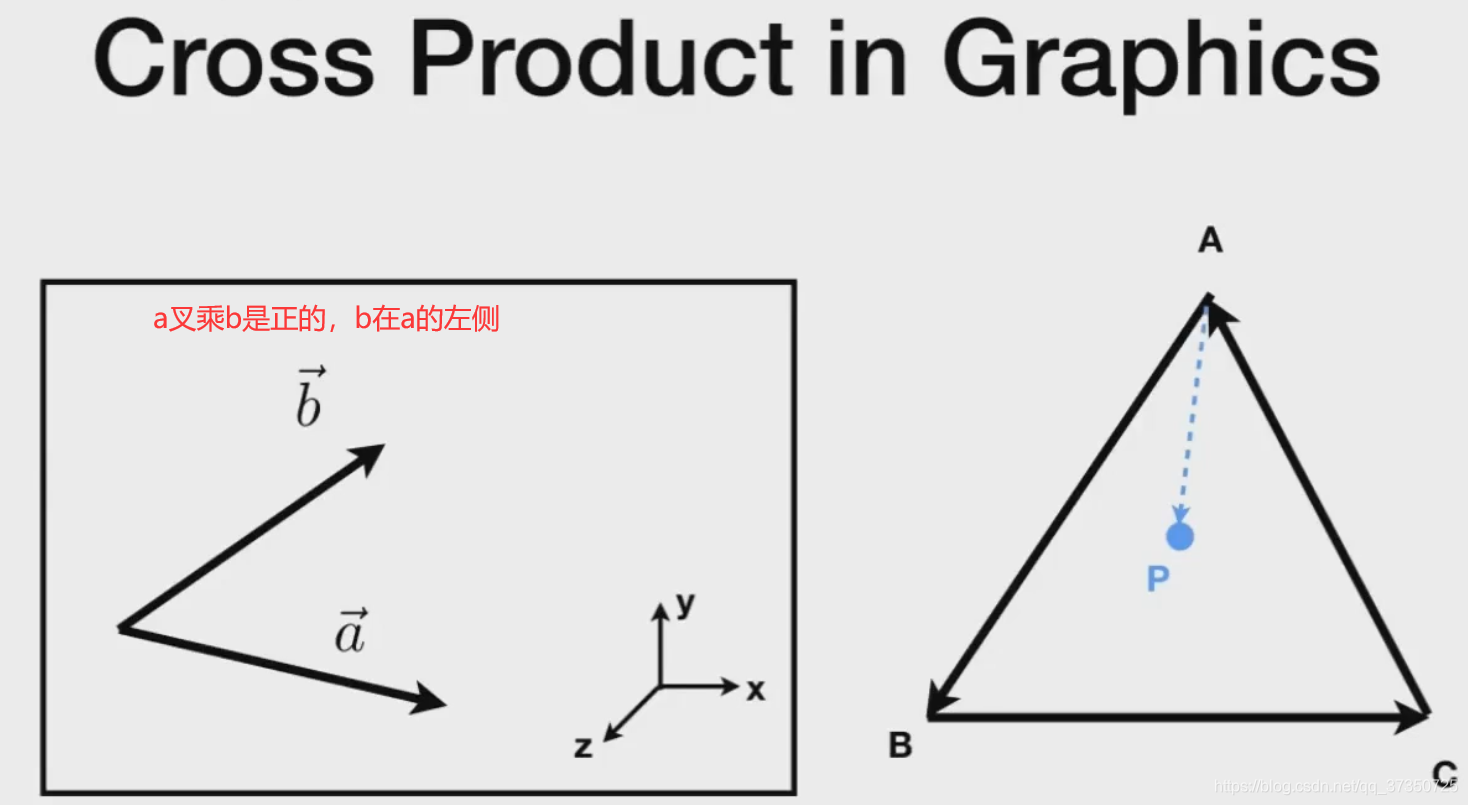

判断内外？

在这里插入图片描述

AB叉乘AP是向外的，p在ab的左侧
BC叉乘BP也是向外的，p在bc的左侧
CA叉乘cp也是向外的，p在ca的左侧
那么p在三角形的内部

在这里插入图片描述

1 2D线性变换

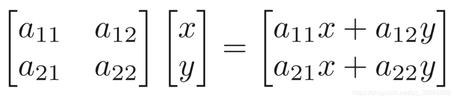

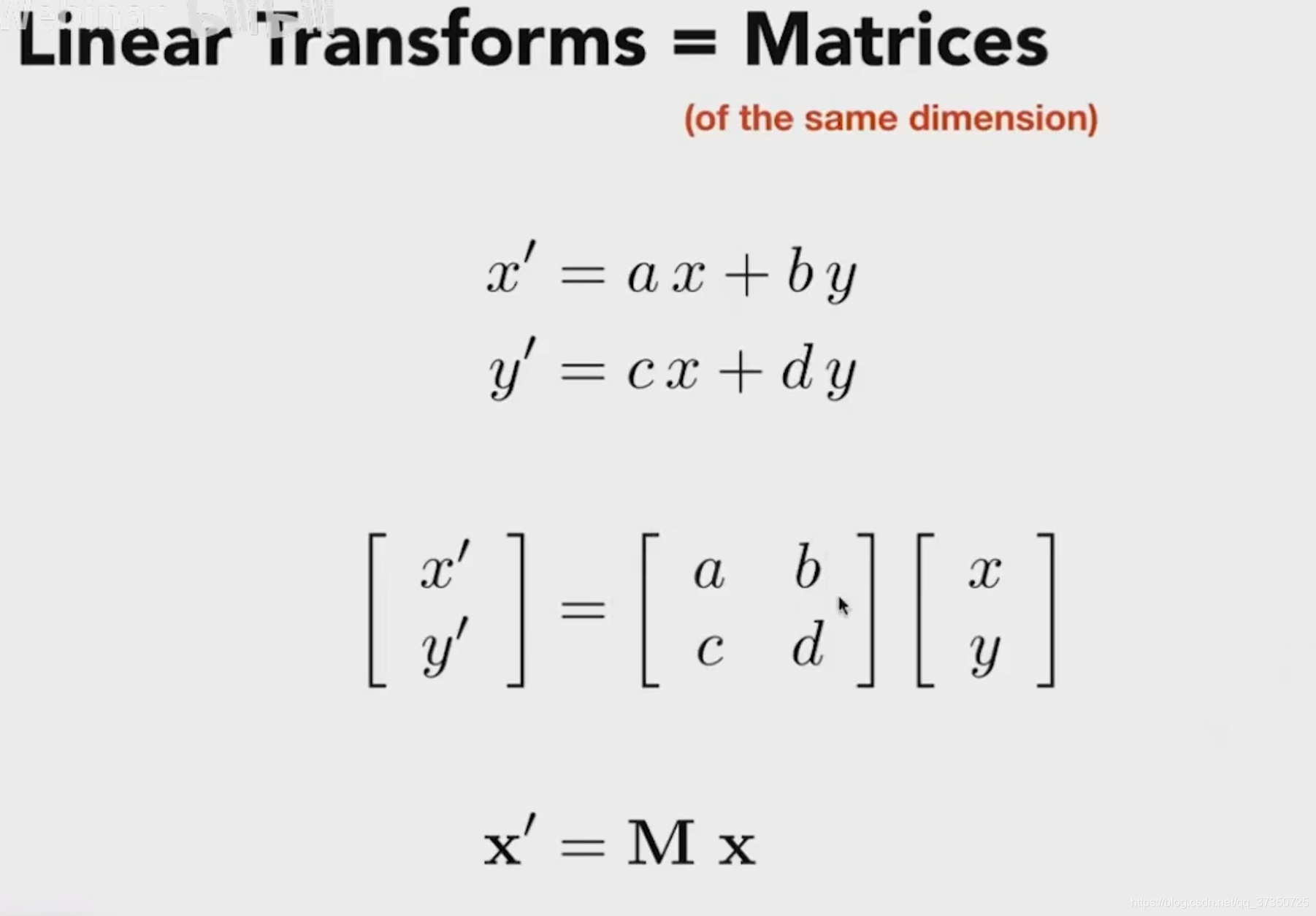

我们将如下图所示的简单矩阵乘法定义为对向量( x , y ) ^T^ 的线性变换。

Alt

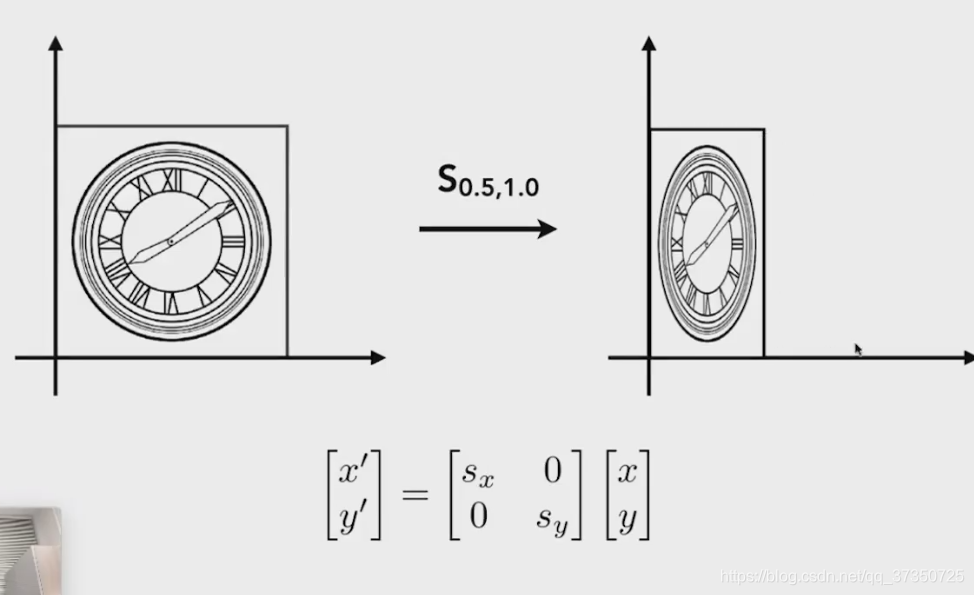

1.1 缩放(scaling)

在这里插入图片描述

在这里插入图片描述

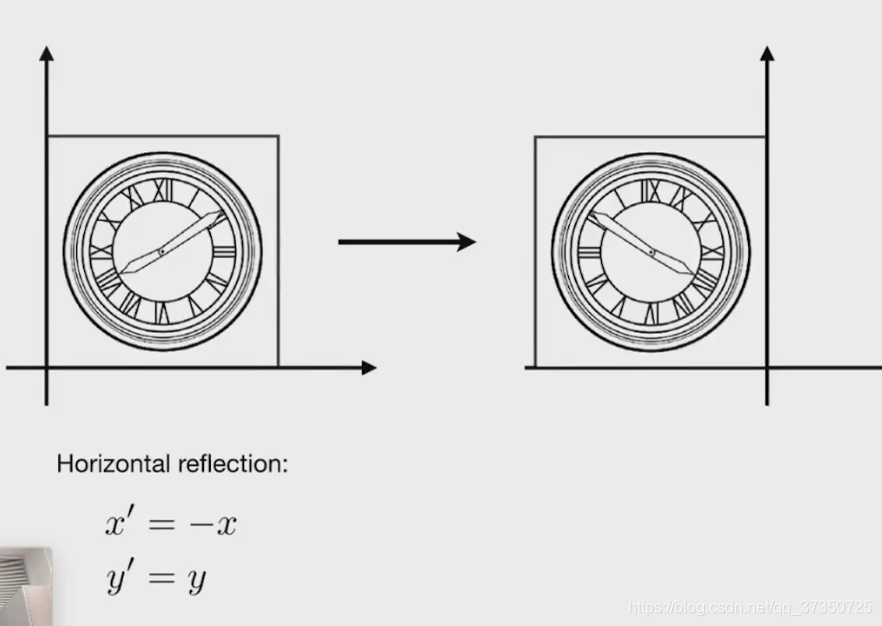

1.2 反射

在这里插入图片描述

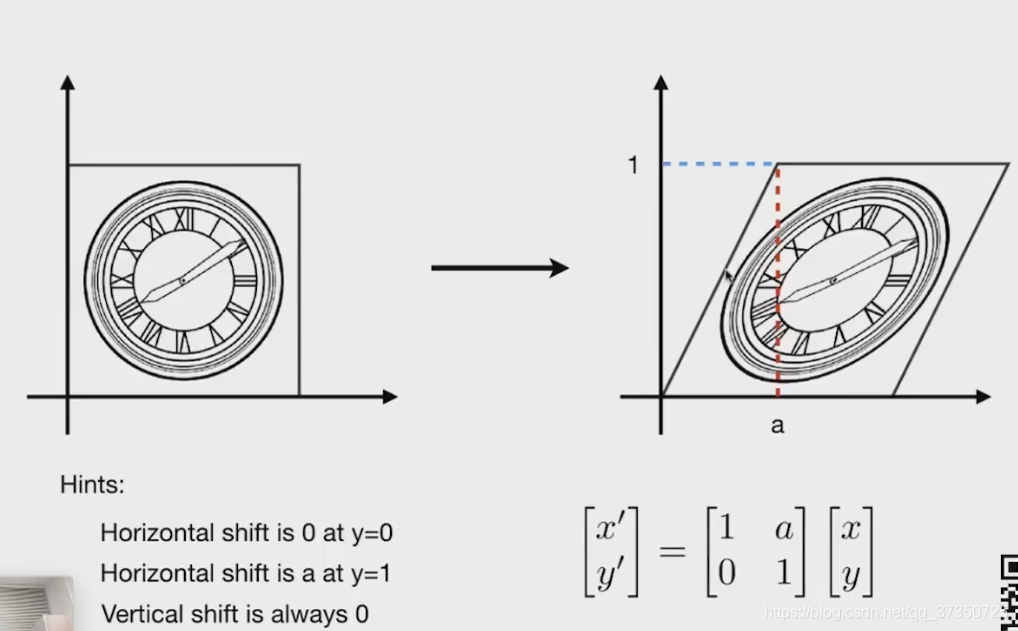

1.3 剪切(shearing)

shear变换直观理解就是把物体一边固定，然后拉另外一边，定义如下:


在这里插入图片描述

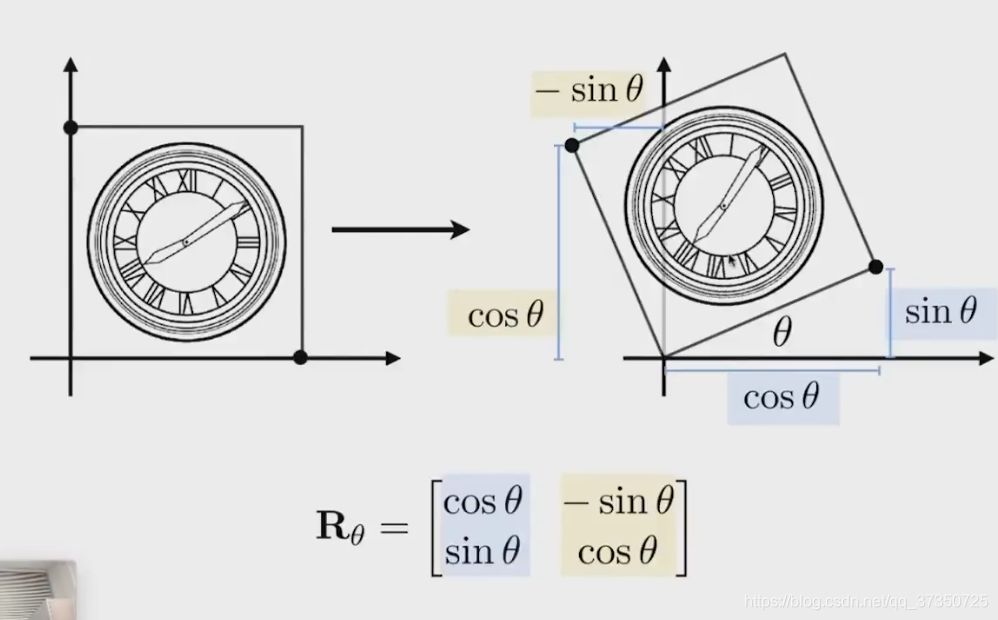

1.4 旋转(rotation)

在这里插入图片描述

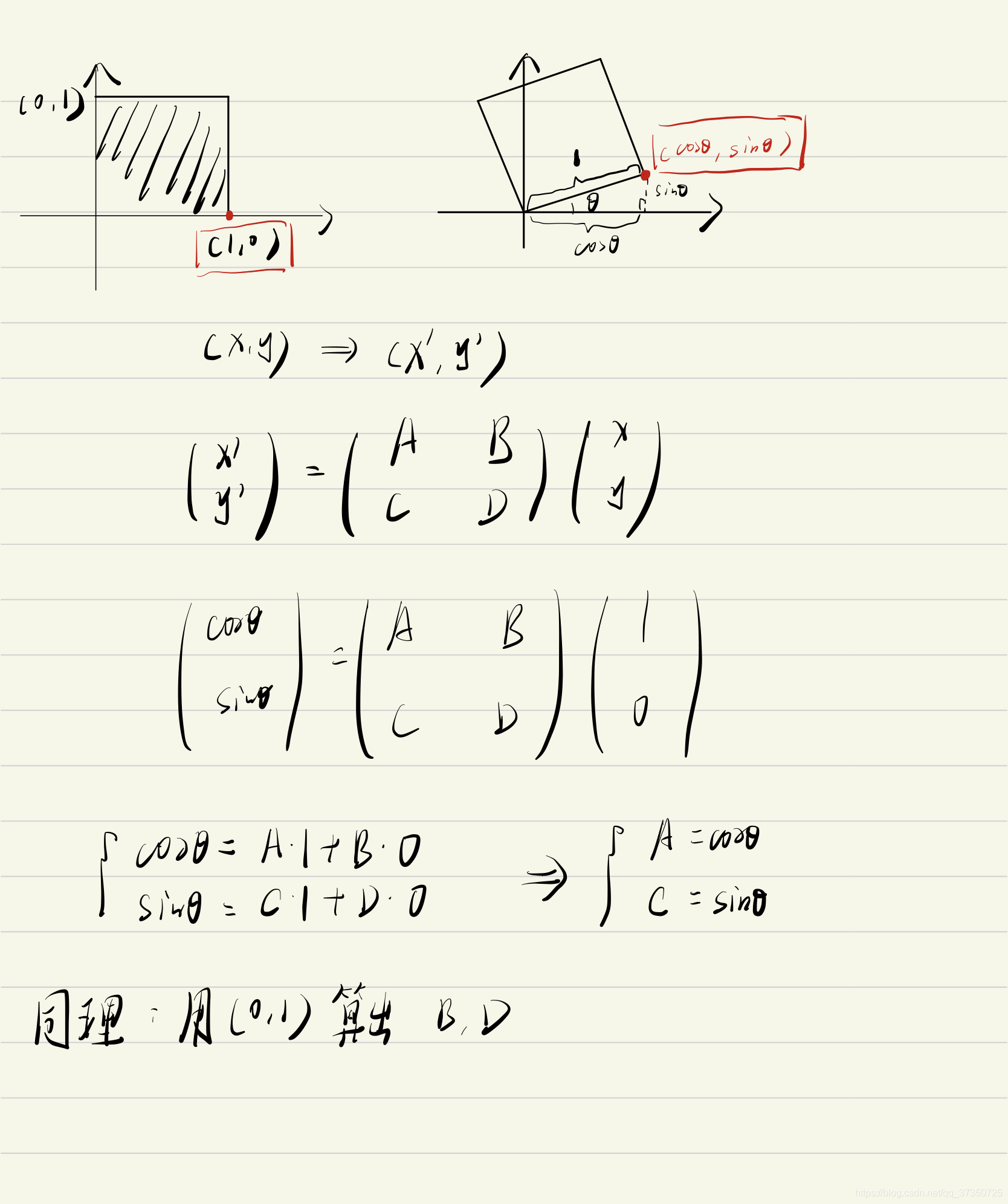

推导过程：

在这里插入图片描述

在这里插入图片描述

1.5 平移

在这里插入图片描述

在这里插入图片描述

先应用线性变化，再平移

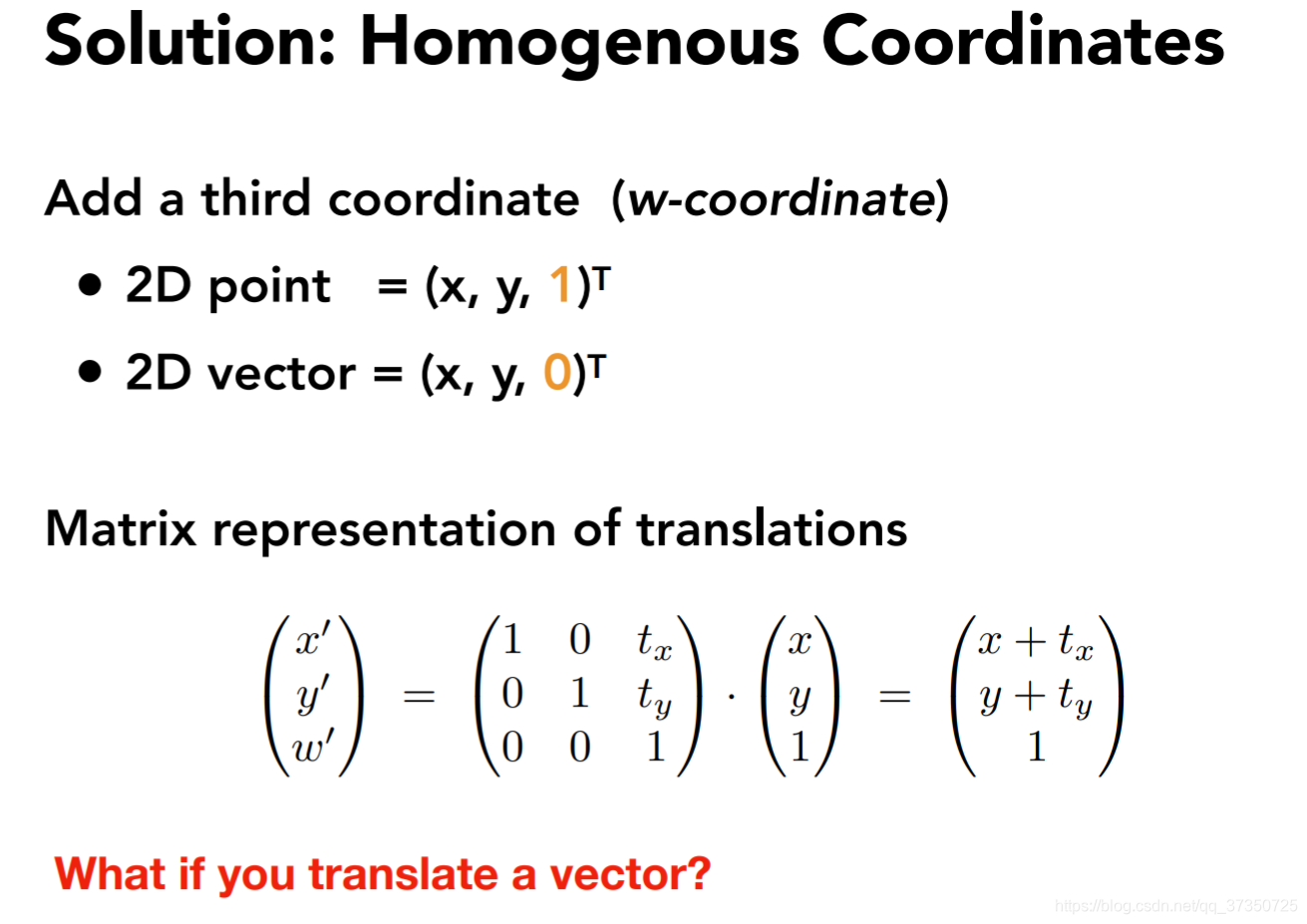

因为平移变化不能表示成线性变化的形式，但是人们又想方便，于是引入了齐次坐标。

在这里插入图片描述

通过增加一个数1，用来达到平移的效果。

在这里插入图片描述

在这里插入图片描述

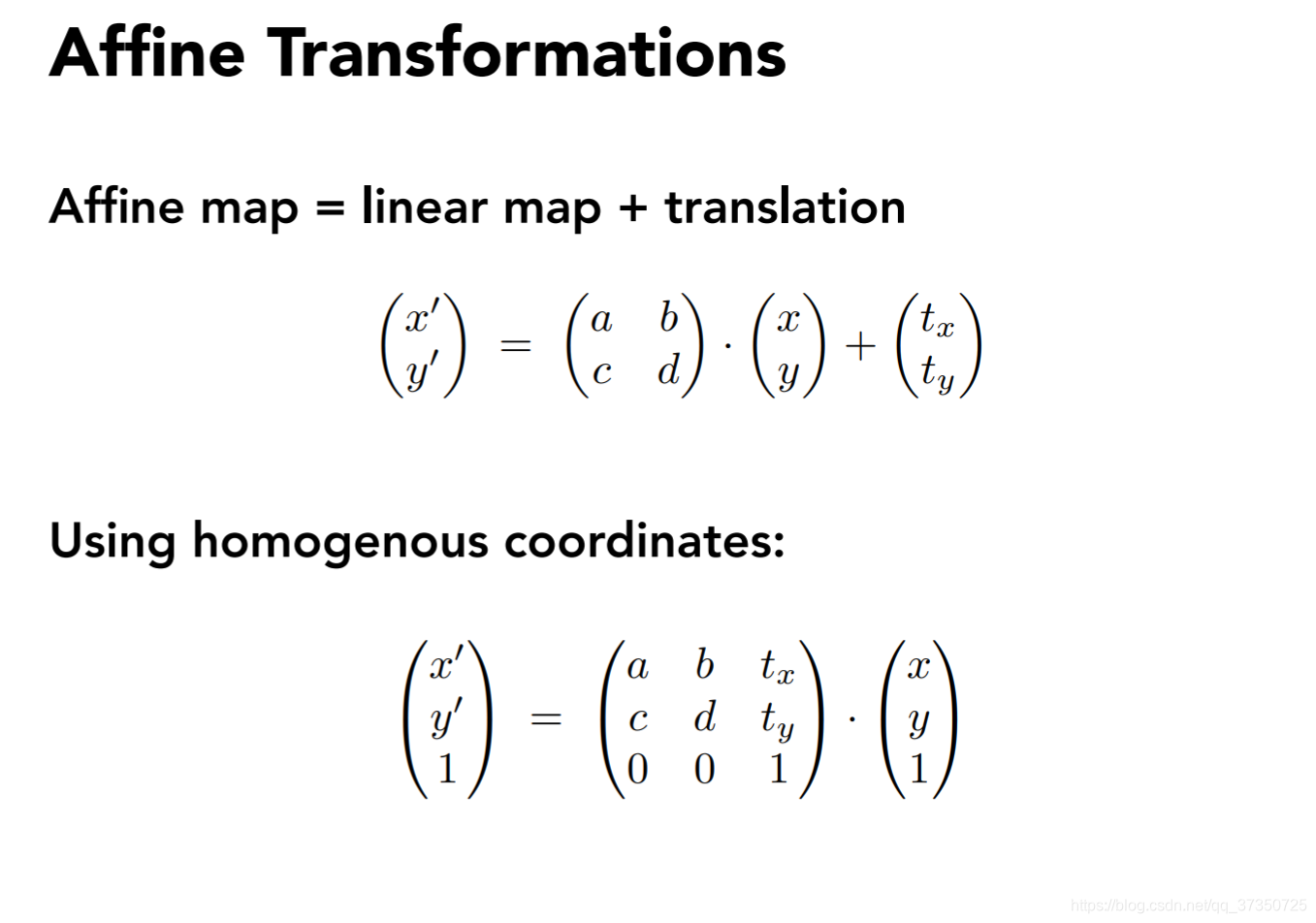

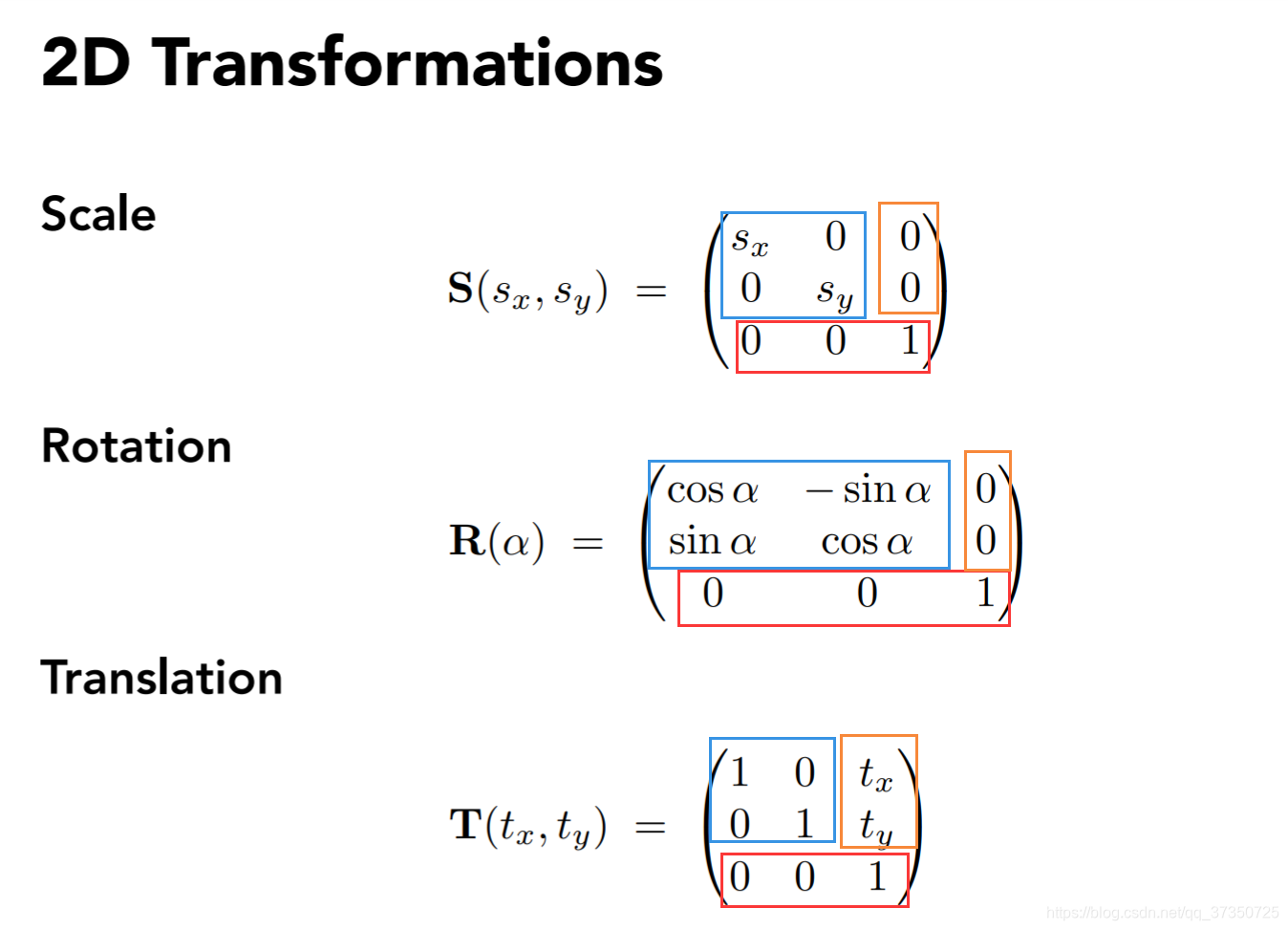

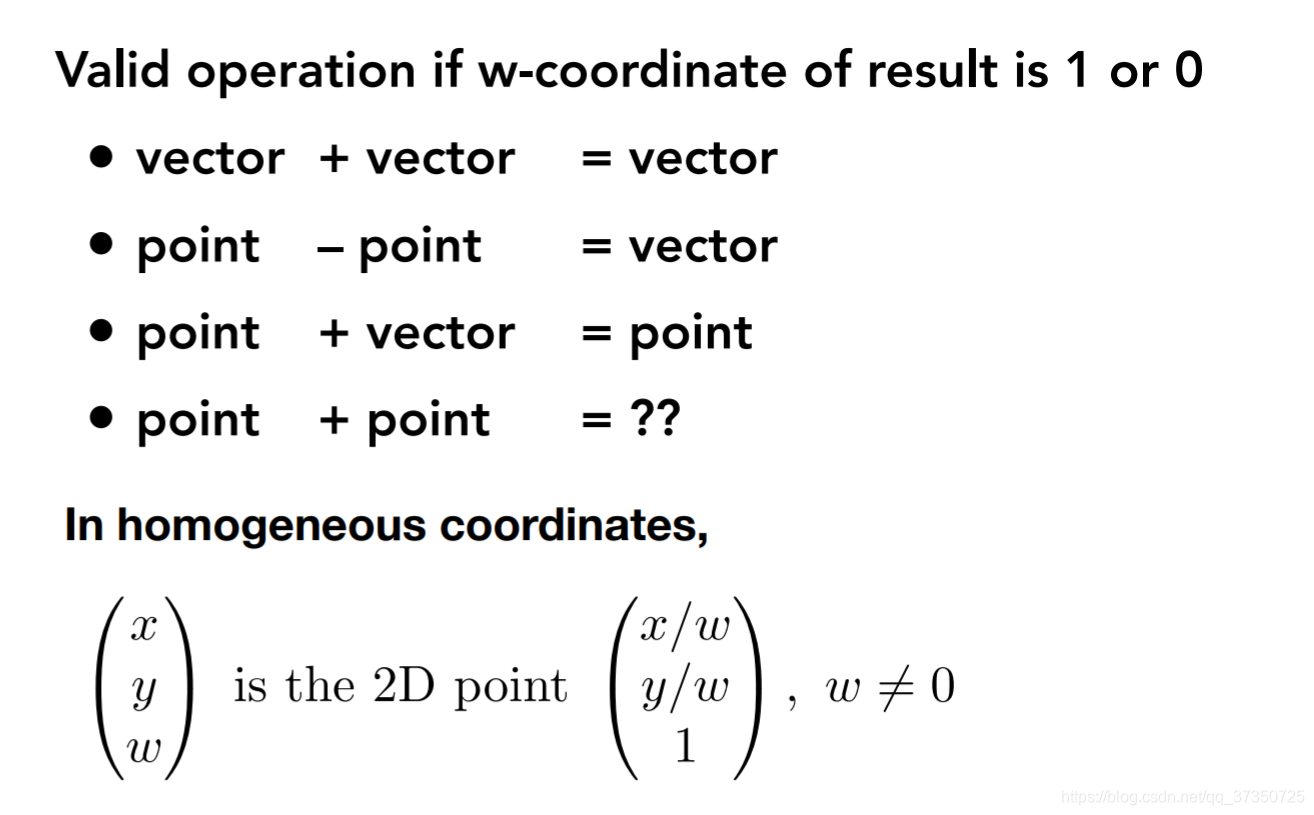

在齐次坐标的表示下

在这里插入图片描述

用齐次坐标就可以把所有的变化写成统一的形式，代价就是引入了一个额外的数字

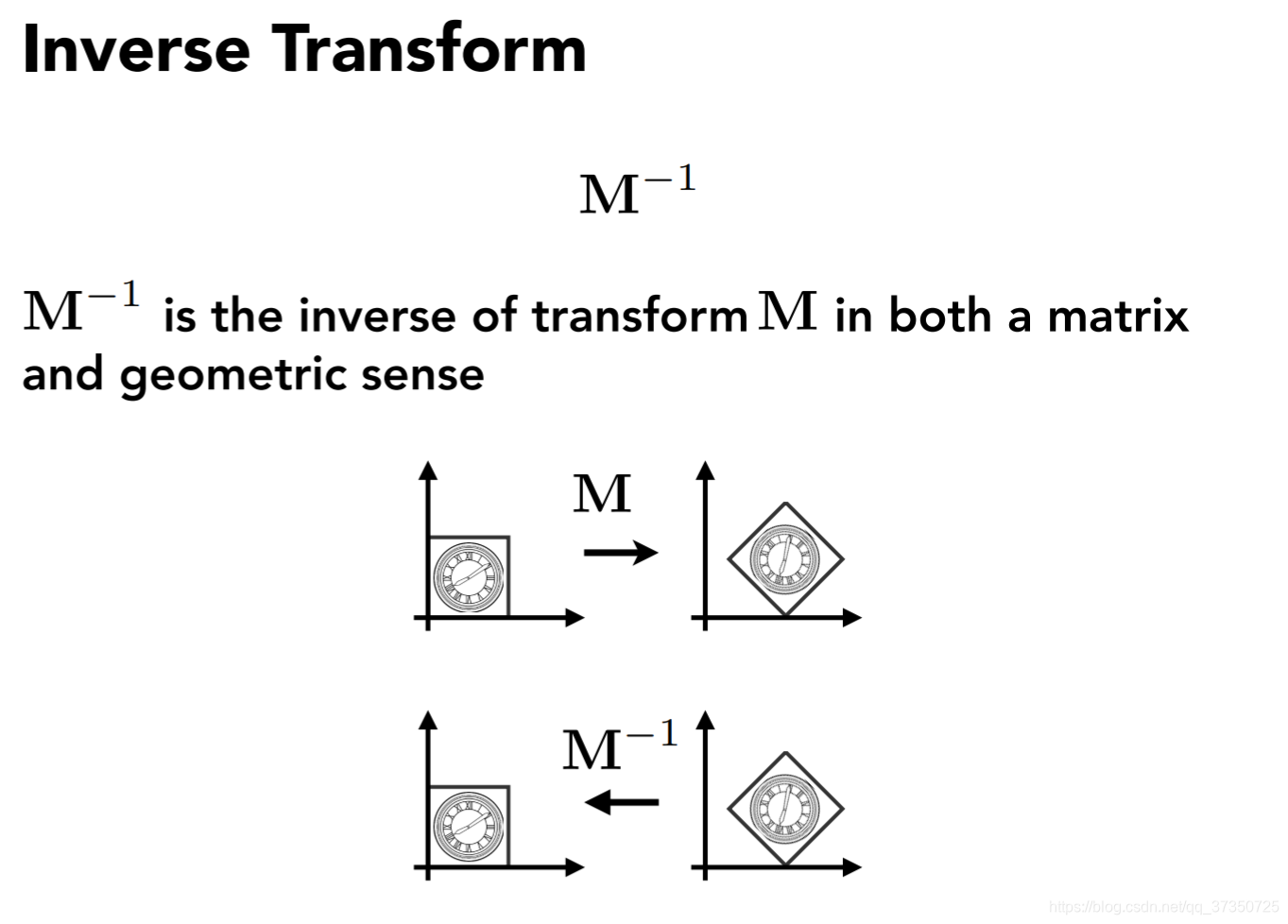

1.6逆变换

在这里插入图片描述

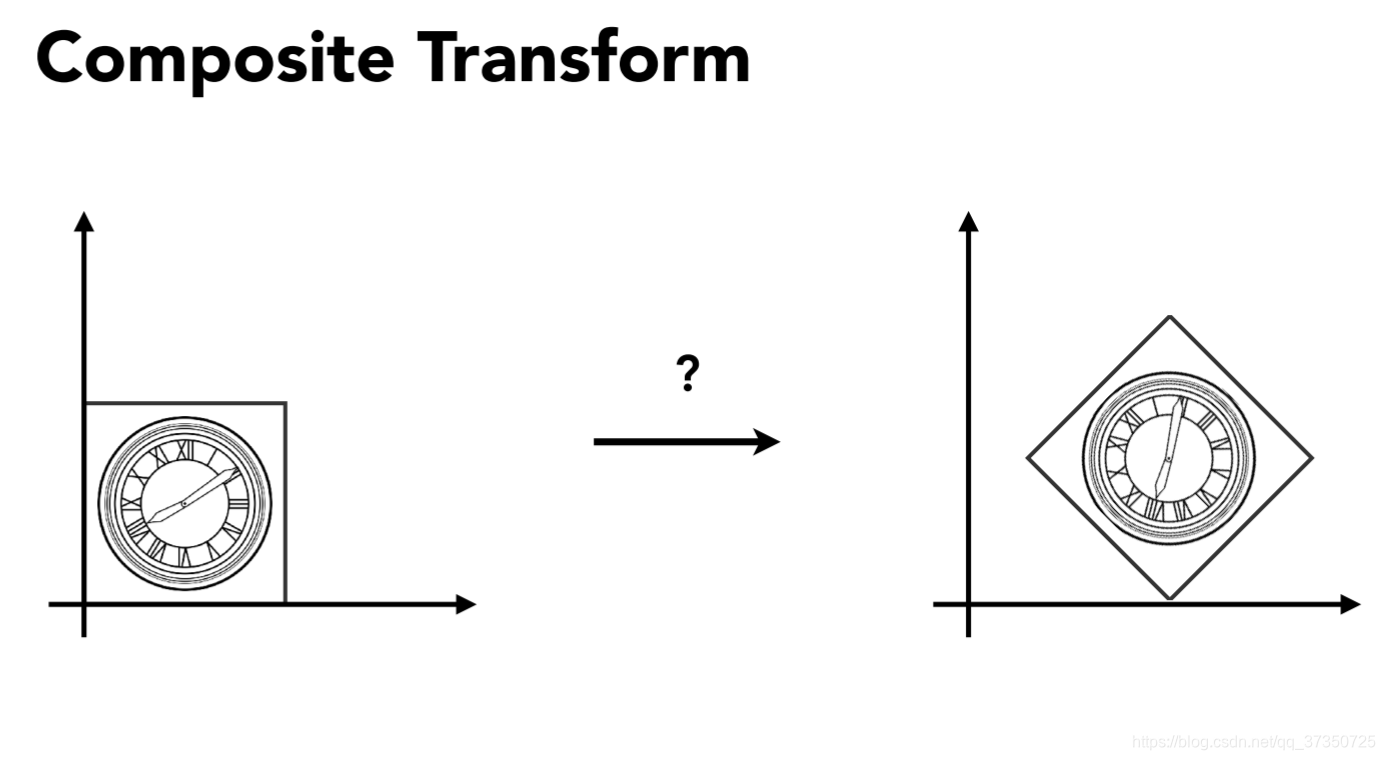

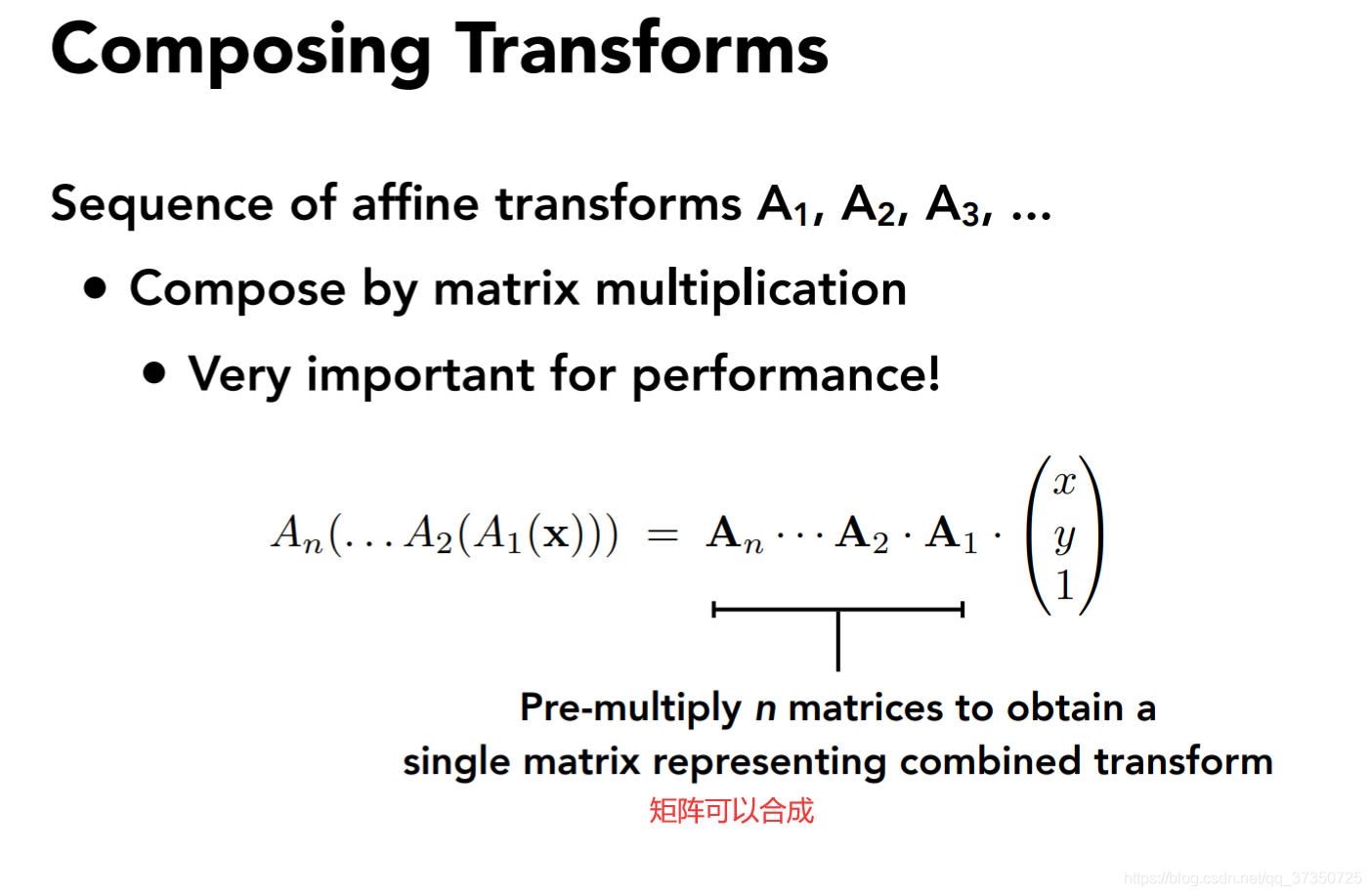

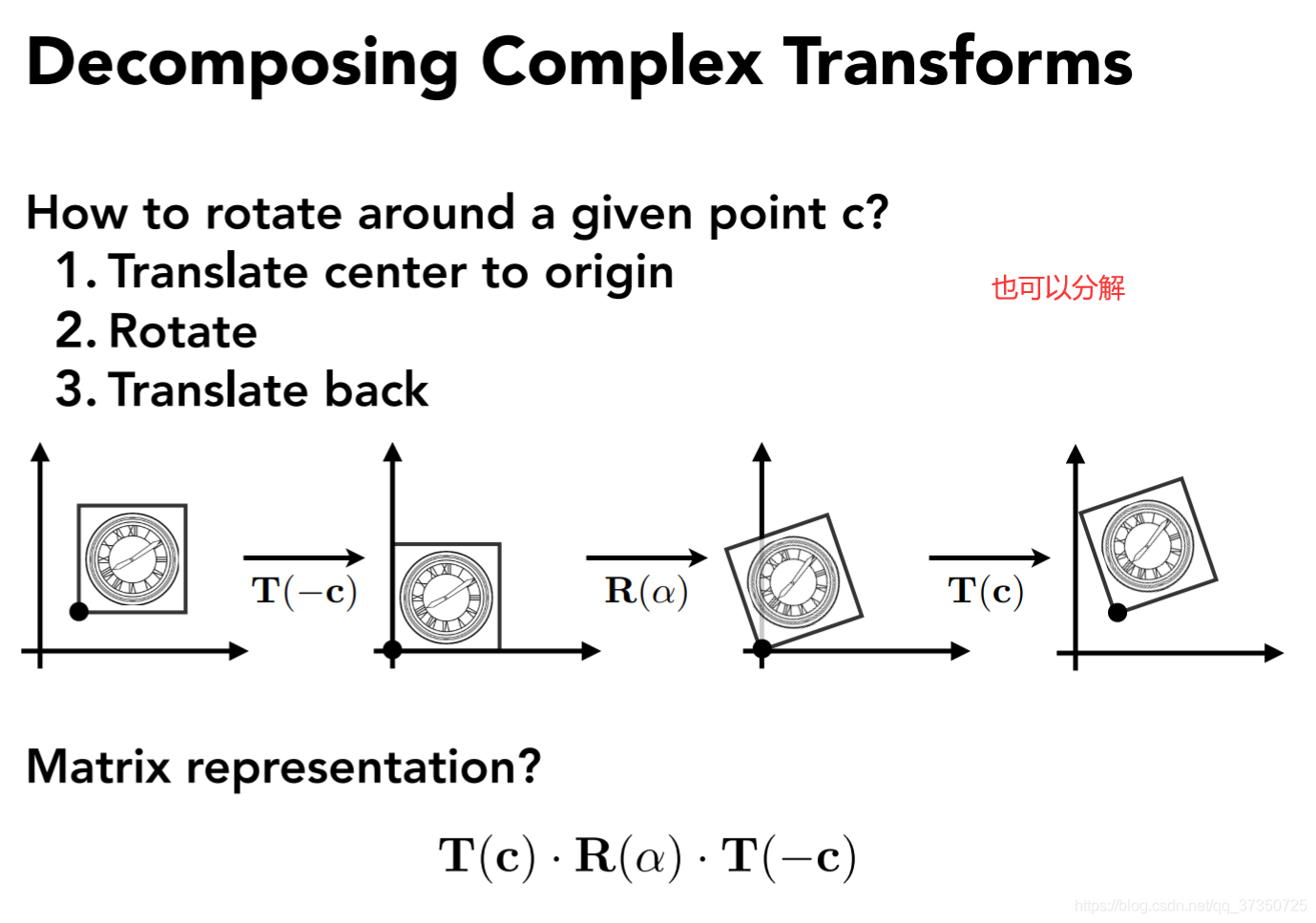

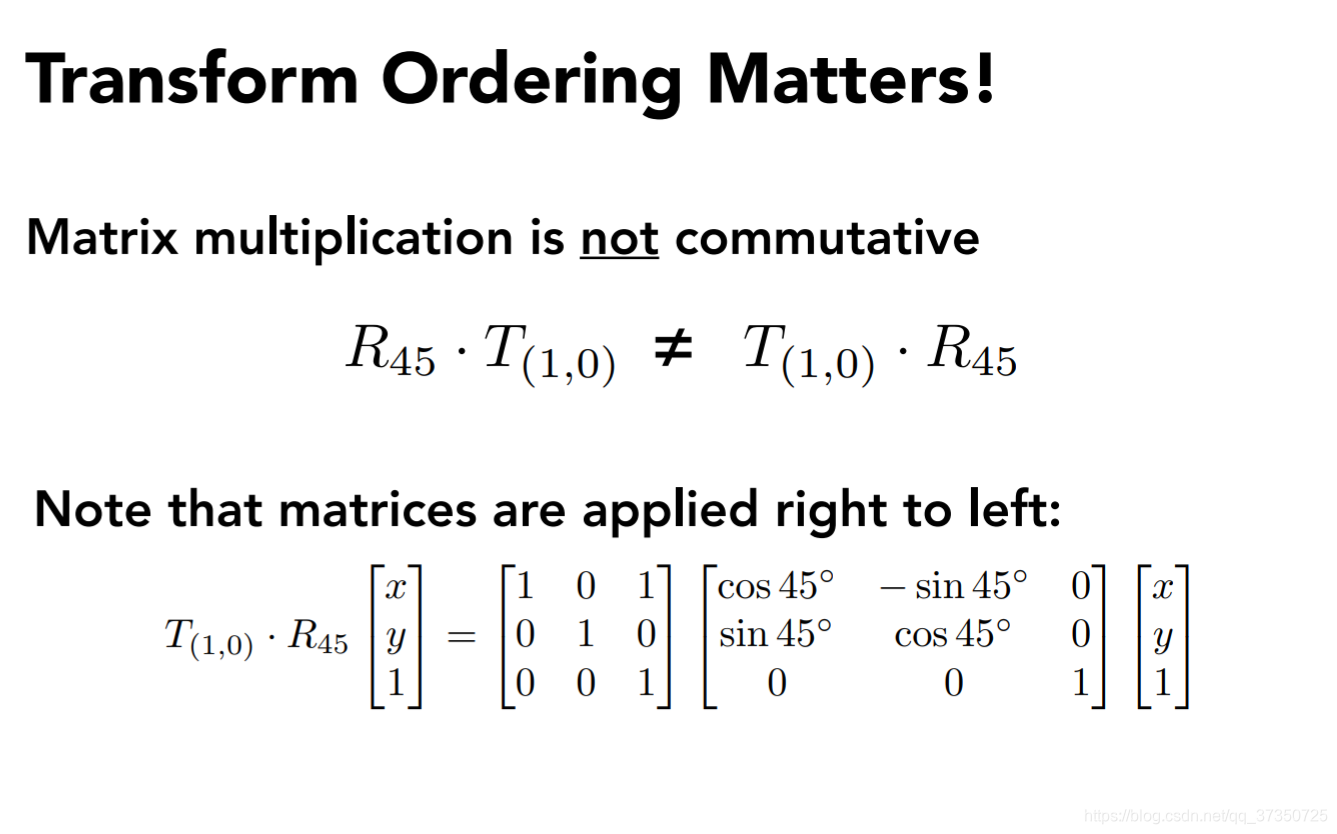

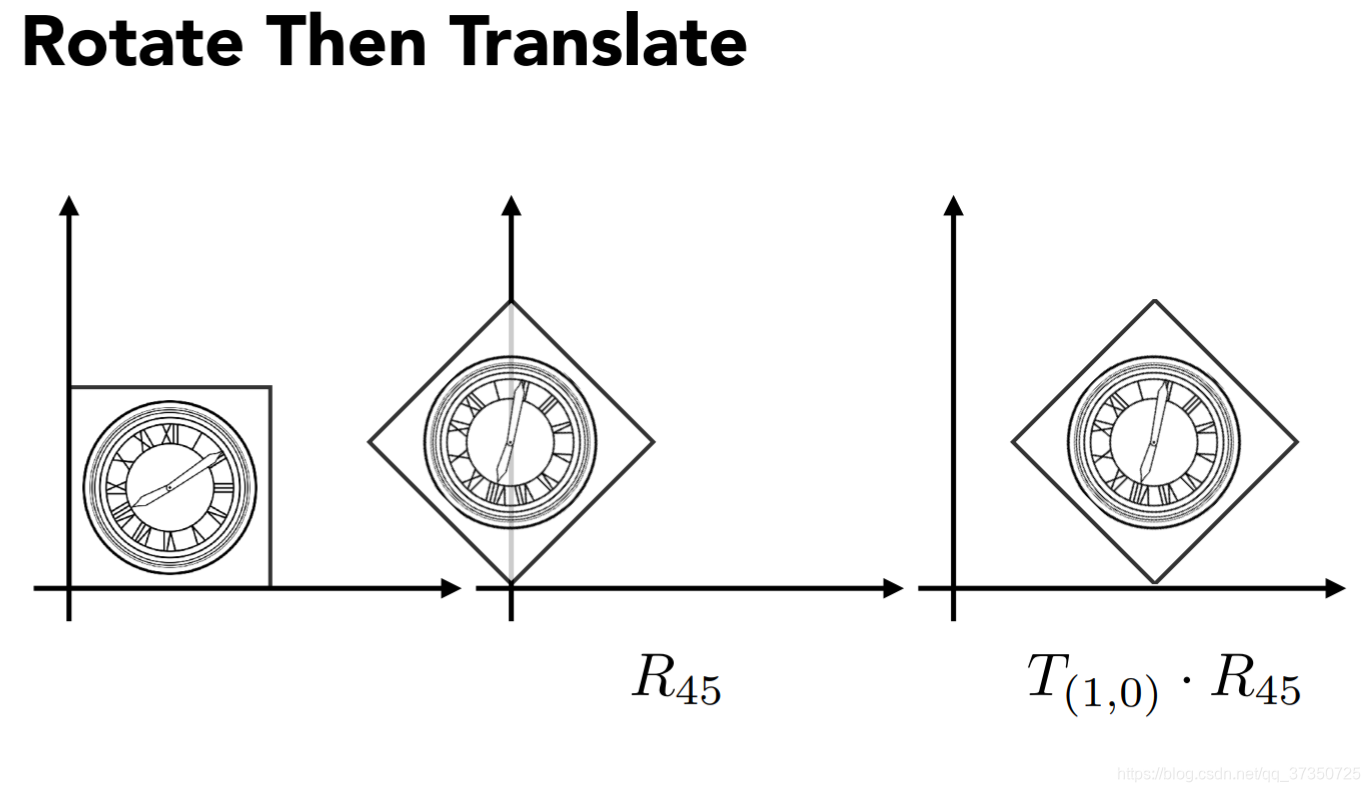

1.7合成变化

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
